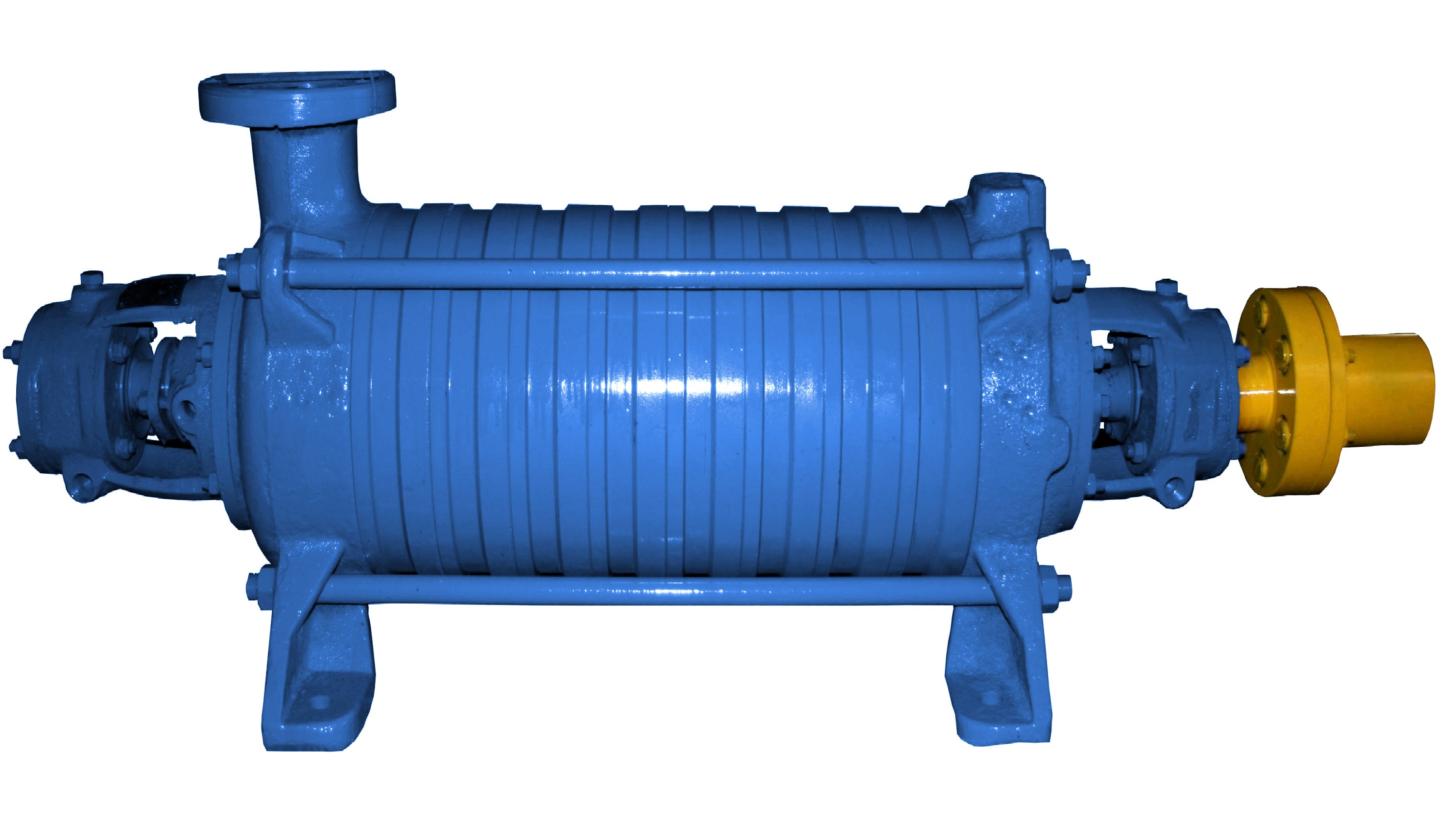

Насосы ЦНС 13- 38- 60- многоступенчатые для воды

Секционные многоступенчатые насосы ЦНС делятся по количеству секций, из которых состоит агрегат, расположение рабочих колес идет по оси горизонтально. Насосы ЦНС разнятся  по подаче (м3/ч) и создают целые группы насосов ЦНС13, ЦНС38, ЦНС60, ЦНС105, ЦНС180, ЦНС300 .

В каждой группе насосов ЦНС каждая секция  повышает напор на N-e число метров вод.ст. Исходя из этого, в группе ЦНС 13 одна секция добавляет напор насосу на 35 м, в группе ЦНС 38 - 22 м, в группе ЦНС 60 - 33 м, в группе ЦНС 105 - 49 м, в группе ЦНС 180 - 95 м и в группе ЦНС 300 - 60 м.

Предварительный запуск насоса возможен только заполненным,потому что воздух в процессе работы крыльчатки (рабочих колес) не  может создать необходимое разрежения и не способен всасывать рабочую жидкость.

Многоступенчатые насосы ЦНС 13, ЦНС 38, ЦНС60, ЦНС 105, ЦНС 180 и ЦНС 300 популярно используются для подачи воды и различных химических нейтральных (неагрессивных)  рабочих жидкостей на значительно большие расстояния или высоту (по вертикали), температура которых составляет до 45 °C. Центробежные насосы ЦНС(г)  активно используются для перекачивания разнообразных видов химически нейтральных жидкостей без абразивных  частиц (растворов солей азотной азотной и непосредственно кислоту).



Жидкости, которые подходят для насосов ЦНС


•        Абразивные частицы микротвердостью не более 1,46 ГПА;

•        Наибольший размер абразивных частиц до 0,21 мм;

•        Максимальная концентрация абразивных примесей 0,21% от общей массы.

•        Строгий контроль пуска и использования системы насосных агрегатов ЦНС.



Рабочая жидкость перекачивается посредством рабочих колес установленных на общем валу с подшипниками. Рабочие колеса последовательно обеспечивают равномерное и бесперебойное давление. Конструкция насоса дает возможность управлять напором воды. Главным плюсом и преимуществом многоступенчатых центробежных насосов ЦНС является высокая продуктивность, легкость в  обслуживании и долгий срок работы, который в десятки раз превышает срок гарантийного обслуживания.



Насос ЦНС комплектуется:


•        Обратным приемным клапаном с сеткой. Служат для задержания на всасывающем трубопроводе и корпусе жидкости при заливе насоса перед запуском. Сетка служит для удержания  абразивных частиц находящихся в рабочей жидкости;

•        Вакуумметр. Служит для измерения разрежения со стороны всасывающего патрубка насоса. Вакуумметр зачастую располагается на трубопроводе между корпусом и задвижкой;

•        Задвижка на напорном патрубке нужна для запуска, остановки и управления производительности и напора;

•        Манометр служит для измерения давления/напора (на напорном патрубке);

•        Предохранительный клапан находится также на патрубке напорном , за задвижкой и гарантирует защиту корпуса и трубопровода от гидроудара.



Насосы ЦНС классифицируются по:


•        напору;

•        число рабочих колес;

•        способ подвода воды к рабочему колесу ;

•        способ разъема корпуса;

•        расположения вала насоса;

•        способ отвода из рабочего колеса жидкости в  канал корпуса;

•        виду рабочей жидкости;



Насосы ЦНС являются наилучшим решением для высоконапорной подачи воды в промышленном применении.





Марка Подача, м3/ч Напор, м Частота, об./мин Мощность, кВт
Насос ЦНС 13-70 13 70 3000 11
Насос ЦНСг 13-70 13 70 3000 11
Насос ЦНС 13-105 13 105 3000 11
Насос ЦНСг 13-105 13 105 3000 11
Насос ЦНС 13-140 13 140 3000 15
Насос ЦНСг 13-140 13 140 3000 15
Насос ЦНС 13-175 13 175 3000 18,5
Насос ЦНСг 13-175 13 175 3000 18,5
Насос ЦНС 13-210 13 210 3000 18,5
Насос ЦНСг 13-210 13 210 3000 18,5
Насос ЦНС 13-245 13 245 3000 22
Насос ЦНСг 13-245 13 245 3000 22
Насос ЦНС 13-280 13 280 3000 30
Насос ЦНСг 13-280 13 280 3000 30
Насос ЦНС 13-315 13 315 3000 30
Насос ЦНСг 13-315 13 315 3000 30
Насос ЦНС 13-350 13 350 3000 30
Насос ЦНСг 13-350 13 350 3000 30
Насос ЦНС 38-44 38 44 3000 11
Насос ЦНСг 38-44 38 44 3000 11
Насос ЦНС 38-66 38 66 3000 15
Насос ЦНСг 38-66 38 66 3000 15
Насос ЦНС 38-88 38 88 3000 18,5
Насос ЦНСг 38-88 38 88 3000 18,5
Насос ЦНС 38-110 38 110 3000 22
Насос ЦНСг 38-110 38 110 3000 22
Насос ЦНС 38-132 38 132 3000 30
Насос ЦНСг 38-132 38 132 3000 30
Насос ЦНС 38-154 38 154 3000 30
Насос ЦНСг 38-154 38 154 3000 30
Насос ЦНС 38-176 38 176 3000 30
Насос ЦНСг 38-176 38 176 3000 30
Насос ЦНС 38-198 38 198 3000 37
Насос ЦНСг 38-198 38 198 3000 37
Насос ЦНС 38-220 38 220 3000 45
Насос ЦНСг 38-220 38 220 3000 45
Насос ЦНС 60-66 60 66 3000 22
Насос ЦНСг 60-66 60 66 3000 22
Насос ЦНС 60-99 60 99 3000 30
Насос ЦНСг 60-99 60 99 3000 30
Насос ЦНС 60-132 60 132 3000 45
Насос ЦНСг 60-132 60 132 3000 45
Насос ЦНС 60-165 60 165 3000 55
Насос ЦНСг 60-165 60 165 3000 55
Насос ЦНС 60-198 60 198 3000 55
Насос ЦНСг 60-198 60 198 3000 55
Насос ЦНС 60-231 60 231 3000 75
Насос ЦНСг 60-231 60 231 3000 75
Насос ЦНС 60-264 60 264 3000 75
Насос ЦНСг 60-264 60 264 3000 75
Насос ЦНС 60-297 60 297 3000 75
Насос ЦНСг 60-297 60 297 3000 75
Насос ЦНС 60-330 60 330 3000 110
Насос ЦНСг 60-330 60 330 3000 110
